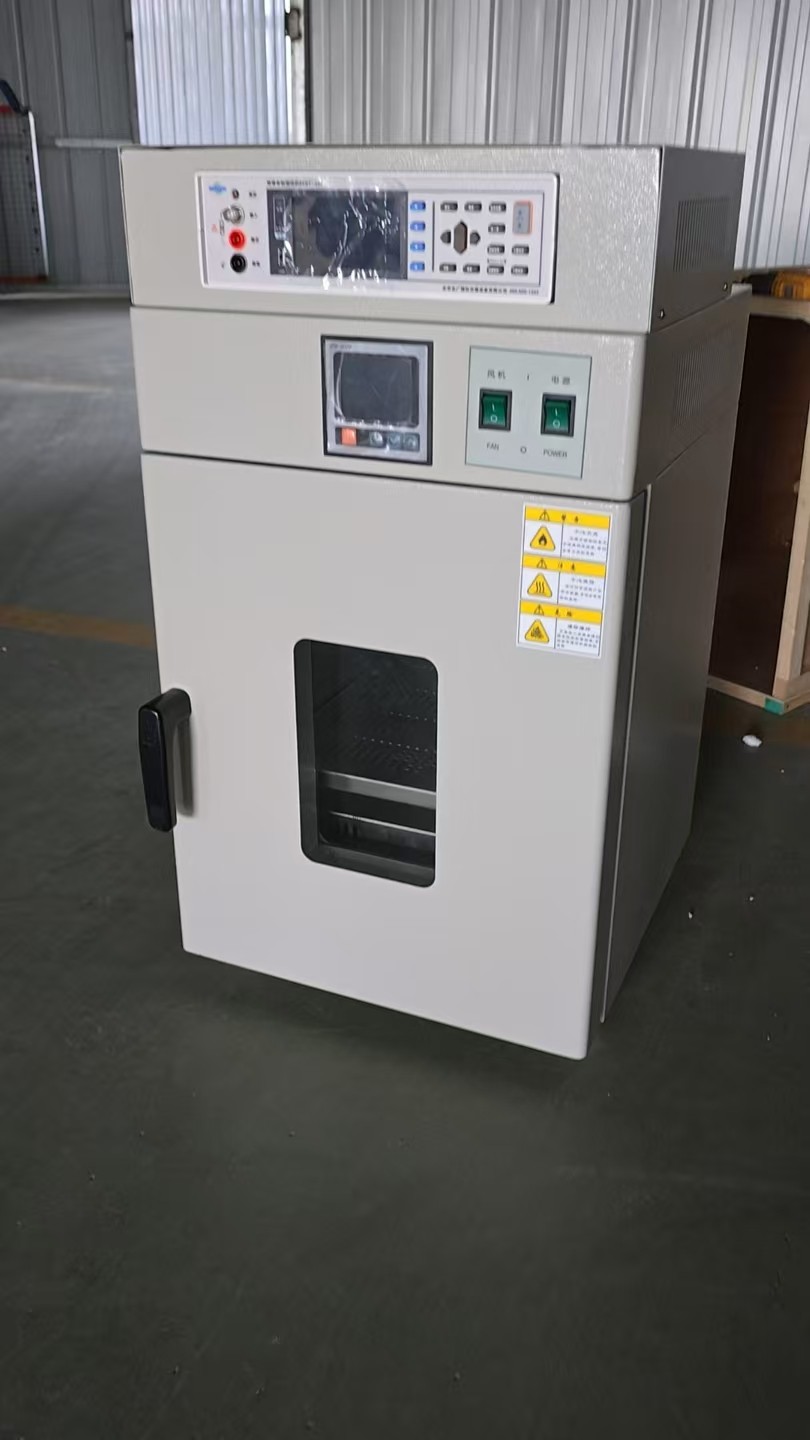

高溫絕緣電阻測試儀介紹

高溫絕緣電阻測試儀最高溫度   1600°c 最大顯示    2×10 16 Ω

最多方式     三種

最大輸出     1500V

 高溫真空測量

高溫氣氛測量高溫流動氣氛溫度波動小于±0.1°c ，抗干擾性能提高800倍

消除電網諧波對采集精度的影響

 精度控制把握真正的原因

高溫絕緣電阻率運用三電極法設計原理測量。該儀器設計符合《GB/T 10518-2006絕緣材料在高溫下電阻和電阻率試驗方法》標準設計開發， 并參考美國 A. S.T. M 標準。利用的三電極測試系統，重復性與穩定性更好，提高了夾具的抗干擾能力， 同時大大提高精確度,也可應用于產品檢測以及新材料電學性能研究等用途。

針對高溫絕緣電阻測試儀做了多項安全設計， 測試過程中有過電壓、過電流、超溫等異常情況以保證測試過程的安全；資料保存機制， 當遇到電腦異常瞬時斷電時， 可將資料保存于控制器中，不丟失試驗數， 設備重新開啟后可恢復原有試驗數據。

在超高阻、弱信號測量過程中、輸入偏置電流和泄漏電流都會引起測量誤差。同時電網中大量使用變頻器等高頻、高功率設備，將對電網造成諧波干擾。以致影響弱信號的采集，表的華測儀器公司推出的抗干擾模塊以及用最新特殊參數分析技術,實現了高達u別電流的測量分辨率,從而滿足了很多半導體,功能材料和納米器件的測試需求.

 消除不規則輸入的自動平均值功能  更強數據處理及內部屏蔽

 變化較大時重置

自動平均值是檢測電流的變化， 并自動將其進行平均化的功能， 在查看測量結果的同時不需要改變設置。通過自動排除充電電流的過渡響應時或接觸不穩定導致偏差較大。電流輸入端口全新采用大口徑三軸連接器，是將內部屏蔽連接至GUARD(COM)線，外部屏蔽連接至GROUND的3層同軸設計。兼顧抗干擾的穩定性和高壓檢查時的安全性。

采用全新的移相觸發技術， 可實現控制精度波動±0 . 1°c以內， 溫控精度更高。

A:空間太陽光譜

B:地球上的太陽光譜

額定電壓100%時紅外燈的光譜紅外燈在額定75%時的光譜

紅外燈在額定50%時的光譜紅外燈在額定20%時的光譜

█  可以測量絕緣材料的電阻、電阻率

█  可實現常溫、變溫、恒溫條件的I-V、R-T、R-t等測量功能█  進口溫度傳感器、 PID自動溫度控制， 使測量溫度更精準

█  近紅外加熱， 樣品受熱更均勻， 不存在感應電流， 達到精準測量█  10寸進口觸摸屏設計， 一體化設計機械結構， 更加穩定、可靠 █  溫譜與階梯恒壓測量兩種測試模塊， 更加科學

█  99氧化鋁陶瓷絕緣、鉑金電極

█  北廣精儀強大的控制分析軟件與功能測試平臺系統相互兼容

特殊的加溫方式及更多的應用場景

1500°C

1200°C 900°C 600°C 300°C

10     20     30     40      50      60     70     80     9

勻速度加熱試驗

706°C 700°C

① ②   Control     ΔT  = 6°C ±3°C

1000°C

500°C

100°C1000°C

1500°C

8°C/sec 500°C

3°C/sec

勻速度加熱試驗

降溫試驗

加速度升溫

(僅限反射爐)

設備測量參數

溫度范圍： RT-1200 (最高1600)°C

控溫精度：±0.1°C

升溫斜率： 10°C/min（可設定）

電       阻 : 1X1016Ω

電  阻  率：1X103 ~ 1018 Ω.cm

輸入電壓： 110/220V

樣品尺寸： d＜10mm

電極材料：鉑佬

夾具輔助材料：99氧化鋁陶瓷

絕緣材料：99氧化鋁陶瓷

數據傳輸：配備Handler接口，內置RS232接口及LAN接口，用于遠程控制和數據采集與分析

更強大的操作軟件

測試系統的軟件平臺，采用 系統開發，符合功能材料的各項測試需求，具備強大的穩定性與操作安全性，并具備斷電資料的保存功能，圖像資料也可保存恢復。支持最新的國際標準，兼容、 系統。XP win7 win10

█ 多語介面：支持中文/英文 兩種語言界面；

█ 即時監控：系統測試狀態即時瀏覽，無須等待；

█ 圖例管理：通過軟件中的狀態圖示，一目了然，立即對狀態說明，了解測試狀態；

█ 使用權限：可設定使用者的權限，方便管理；

█ 故障狀態：軟件具有設備的故障報警功能。

█ 試驗報告：自定義報表格式，一鍵打印試驗報告，可導出 、 格式報表

軟件兼容：Keithley 6487 6514 6517b Keysight、B2985A、B2987A 同惠（ 2863 2864

普通參數

測量參數  絕緣電阻 R，泄漏電流 I，表面電阻 Rs，體積電阻 Rv ，測量時間T

測試電壓 1-1000v  1000個檔位可以調

測試范圍  電阻5*102Ω~1*10 16Ω（滿足半導電和超絕緣電阻的測試）， 電阻率最高可達到1019Ω.cm

測量方式：手動/自動兩種

界面語言選擇：英文/中文 兩種

顯示位數：4/5位  兩種選擇

測量模式：三種

測試速度可選擇  快速 5 次/秒，慢速 1 次/秒，兩種可選

回讀電壓精度  0.5%±1V

測試特點：帶設置記憶功能 開機一鍵測試出結果 不用反復設置

可設定測量延時和放電延時

十種自定義測量模式可以用戶自己編輯開機直接調取 滿足不同材料的測試需求

量程超限顯示  量程上超

輸入端子  香蕉插頭，BNC 插頭

精度保證期  1年 根據計量證書有效期  可在全國任意檢測所檢測 精度保證

操作溫度和濕度 0℃到40℃80%RH以下(無凝結)

存儲溫度和濕度 -10℃到60℃ 80%RH以下(無凝結)

操作環境  室內,最高海拔2000m

電源  電壓：110V/ 220V AC 頻率：47Hz/63Hz 兩種供電模式

功耗  50 W

尺寸  約 331 mm x 329 mm x 80 mm

重量  約 4.1kg

高溫爐基本參數

其它相關參數請聯系銷售工程師

請注意 ：電極和超絕緣計連接時，可能需要變更連接器。
